Off-Grid Sistem Nasıl Tasarlanır? Adım Adım Kurulum Rehberi

Off-Grid Sistem Nasıl Tasarlanır: Neden Bu Rehberi Hazırladık?

Birçok kişi off-grid sistem kurmak istediğinde, internetteki hesap makinelerinden çıkan sonuçlarla gerçek hayattaki ihtiyaçların birbirini tutmadığını fark ediyor. “5 kW panel yeter” denilen bir sistemin kış aylarında yetersiz kaldığını, ya da “bu akü kapasitesi fazlasıyla karşılar” denilen bir yapının iki yıl içinde ciddi performans kaybı yaşadığını görmek sektörde sık karşılaşılan bir durum.

Off grid ne demek sorusunun cevabı basit görünse de — elektrik şebekesinden bağımsız, kendi enerjisini üreten ve depolayan bir sistem — pratikte bu bağımsızlığı sağlamak oldukça karmaşık bir mühendislik çalışması gerektiriyor.

Bu rehber, kullanıcıların pratikte yaşadığı sorunlar dikkate alınarak ve konunun tüm yönlerini kapsayacak şekilde hazırlanmıştır. Amacımız size panel satmak ya da belirli bir markayı önermek değil; doğru sorular sormanızı sağlayacak bilgiyi sunmak. Çünkü şebeke dışı sistem tasarımında yapılan hatalar, genellikle yatırım yapıldıktan sonra ortaya çıkıyor ve düzeltmesi oldukça maliyetli oluyor.

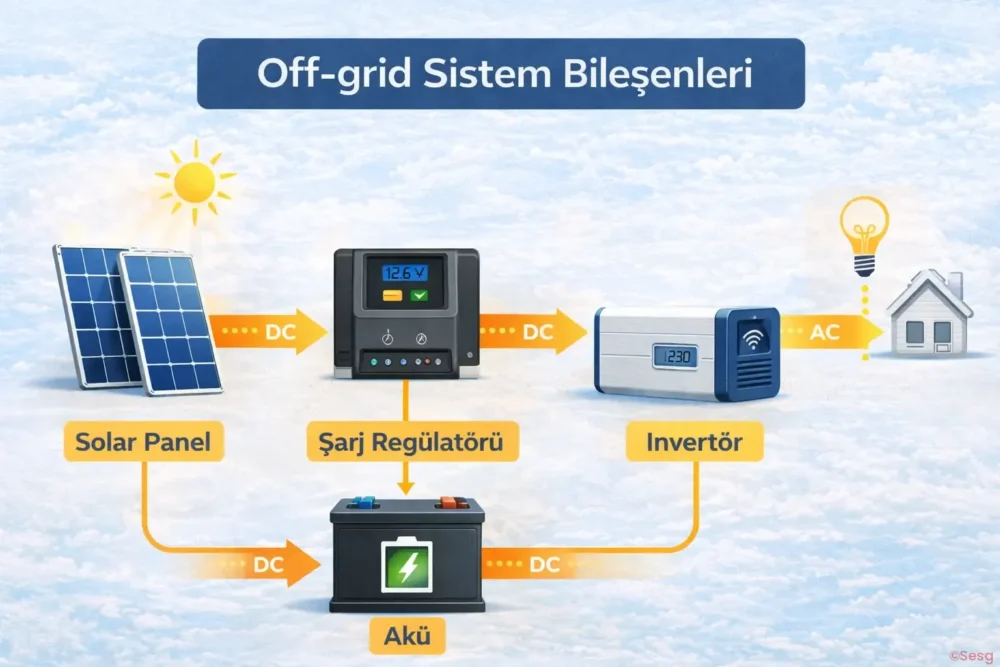

Off-grid güneş enerjisi sistemi bileşenleri akış şeması: güneş paneli, şarj regülatörü, akü bankası ve invertör bağlantı diyagramı

Off-Grid Sistem Nedir? Temel Kavramlar

Off grid sistem nedir sorusuna net bir tanım vermek gerekirse: Elektrik şebekesine herhangi bir bağlantısı olmayan, güneş panellerinden (veya rüzgar türbinlerinden) üretilen enerjiyi akülerde depolayan ve bu enerjiyi ihtiyaç duyulduğunda kullanan bağımsız enerji sistemleridir.

Güneş Enerjisi Nedir? Güneş Enerjisi Nasıl Çalışır? | 2026 Rehber

×

Şebeke Dışı Sistemin Temel Bileşenleri

1. Güneş panelleri: Güneş ışığını elektrik enerjisine dönüştürür
2. Şarj kontrol cihazı (regülatör): Panelden gelen enerjiyi düzenler, aküleri korur
3. Akü bankası: Üretilen enerjiyi depolar
4. Şebeke dışı invertör: DC enerjiyi AC’ye çevirir, ev aletlerini besler
5. Kablolama ve koruma elemanları: Sigortalar, topraklama, bağlantı kutuları

On-Grid ile Off-Grid Arasındaki Temel Farklar

💡 Detaylı karşılaştırma için: On-Grid ve Off-Grid Farkları rehberimizi inceleyebilirsiniz.

Off-Grid Sistem Tasarımında Adım Adım Yaklaşım

Şebeke dışı sistem tasarlamak, rastgele ekipman seçmekten çok daha fazlasını gerektirir. Her adım bir sonrakini etkiler ve yanlış bir hesaplama tüm sistemi kullanılamaz hale getirebilir.

Adım 1: Enerji İhtiyacı Analizi

Bu adım, tüm tasarımın temelini oluşturur. Yapılacak en kritik iş, günlük enerji tüketiminizi doğru hesaplamaktır.

Hesaplama yöntemi:

1. Kullanacağınız tüm elektrikli cihazları listeleyin
2. Her cihazın watt değerini belirleyin
3. Günlük ortalama kullanım süresini (saat) tespit edin
4. Watt × Saat = Wh (günlük tüketim) formülünü uygulayın

Örnek hesaplama tablosu:

Pratikte dikkat edilmesi gereken nokta: Kağıt üzerinde hesaplanan tüketim ile gerçek tüketim arasında genellikle %15-25 fark oluyor. Bunun nedeni, cihazların anlık güç çekimlerinin (surge power) ve beklemede harcanan enerjinin hesaba katılmaması. Bu nedenle hesaplanan değere en az %20 güvenlik payı eklenmesi tavsiye edilir.

Adım 2: Güneş Paneli Kapasitesinin Belirlenmesi

Günlük enerji ihtiyacını belirledikten sonra, bu enerjiyi üretecek panel kapasitesini hesaplamanız gerekir.

Temel formül:

Panel Kapasitesi (Wp) = Günlük Tüketim (Wh) ÷ Günlük Güneşlenme Süresi (saat) ÷ Sistem Verimi

Türkiye için ortalama değerler:

• Güneşlenme süresi: Yaz ayları 6-8 saat, kış ayları 3-4 saat
• Sistem verimi: %75-85 (kayıplar dahil)

Örnek hesaplama:

• Günlük tüketim: 4.000 Wh
• Kış güneşlenme süresi: 3,5 saat (en kötü senaryo)
• Sistem verimi: 0,80

Panel kapasitesi = 4.000 ÷ 3,5 ÷ 0,80 = 1.428 Wp ≈ 1,5 kWp

Uygulamada sık yapılan hata: Birçok kişi yaz aylarındaki güneşlenme süresine göre hesap yapar. Ancak off-grid sistemlerde kritik dönem kış aylarıdır. Kışın yeterli enerji üretemezseniz, akü bankanız sürekli derin deşarjda kalır ve ömrü dramatik şekilde kısalır.

📊 Panel hesaplama detayları için: 5 kW Güneş Enerjisi Sistemleri rehberimizde kapsamlı üretim tabloları bulabilirsiniz.

Off Grid Sistem Nasil Tasarlanir Adim Adim Kurulum Rehberi Solar Energy

Adım 3: Akü Bankası Kapasitesinin Hesaplanması

Off grid sistemlerin en kritik ve maliyetli bileşeni akü bankasıdır. Off-Grid Sistemde yanlış boyutlandırma hem performans sorunlarına hem de erken akü ölümüne yol açar.

Hesaplama formülü:

Akü Kapasitesi (Ah) = (Günlük Tüketim × Özerklik Günü) ÷ (Akü Voltajı × DoD)

Parametrelerin açıklaması:

• Özerklik günü: Güneşsiz geçecek gün sayısı (genellikle 2-3 gün)
• DoD (Depth of Discharge): İzin verilen deşarj derinliği
  • Kurşun-asit akü: %50
  • Lityum akü: %80

Örnek hesaplama (Kurşun-asit akü için):

• Günlük tüketim: 4.000 Wh
• Özerklik: 2 gün
• Sistem voltajı: 48V
• DoD: %50

Akü kapasitesi = (4.000 × 2) ÷ (48 × 0,50) = 333 Ah

Çoğu kaynakta bahsedilmeyen bir nokta: Akü kapasitesi hesaplanırken sıcaklık faktörü genellikle ihmal edilir. Kurşun-asit aküler 25°C altındaki her 10°C düşüşte yaklaşık %10 kapasite kaybeder. Soğuk bölgelerde bu faktör hesaba katılmalı ve kapasite buna göre artırılmalıdır.

Adım 4: Şarj Kontrol Cihazı Seçimi

Şarj regülatörü, panelden gelen enerjiyi düzenleyerek akülerin güvenli şekilde şarj olmasını sağlar. İki temel tip vardır:

PWM (Pulse Width Modulation):

• Daha ekonomik
• Basit sistemler için uygun
• Panel voltajı ile akü voltajı yakın olmalı
• Verimlilik: %75-80

MPPT (Maximum Power Point Tracking):

• Daha verimli (%95-99)
• Yüksek voltajlı panellerle çalışabilir
• Soğuk havalarda ekstra verim sağlar
• Başlangıç maliyeti daha yüksek

Uzmanların sıklıkla vurguladığı bir nokta: 500 Wp üzeri sistemlerde MPPT regülatör kullanmak, yüksek başlangıç maliyetine rağmen uzun vadede daha ekonomik oluyor. Özellikle kış aylarında MPPT’nin panel voltajını dönüştürme özelliği sayesinde %20-30 daha fazla enerji elde edilebiliyor.

Adım 5: Şebeke Dışı İnvertör Seçimi

Şebeke dışı invertör, DC enerjiyi ev aletlerinin kullanabileceği AC enerjiye dönüştürür. Off-grid sistemlerde invertör seçimi kritik öneme sahiptir.

İnvertör boyutlandırma kriterleri:

1. Sürekli güç: Aynı anda çalışacak tüm cihazların toplam gücü
2. Anlık güç (surge): Motorlu cihazların başlangıç akımı (genellikle nominal gücün 3-5 katı)
3. Dalga formu: Saf sinüs dalga tercih edilmeli

Örnek senaryo:

• Sürekli yük: 1.500 W
• Su pompası başlangıç akımı: 750 W × 4 = 3.000 W
• Minimum invertör kapasitesi: 3.000 W saf sinüs

Pratikte en sık karşılaşılan sorun: Modifiye sinüs invertörler ucuz olduğu için tercih ediliyor, ancak hassas elektronik cihazlarda (bilgisayar, TV, buzdolabı kompresörü) arızalara ve verimsiz çalışmaya neden olabiliyor. Saf sinüs dalga invertör başlangıçta daha maliyetli olsa da uzun vadede daha güvenilir.

🔌 İnvertör karşılaştırması için: En İyi Güneş Enerjisi İnvertör Markaları rehberimizi inceleyebilirsiniz.

Off-grid güneş enerjisi sistemlerinde en sık yapılan 4 kritik hata: yetersiz akü kapasitesi, yaz aylarına göre hesaplama, kablo kalitesi ve bakım eksikliği

Off-Grid Sistemlerde Pratikte En Sık Yapılan Hatalar

Sektörde uzun süredir gözlemlenen ve kullanıcıları mağdur eden hatalar şunlardır:

Hata 1: Akü Bankasını Küçük Tutmak

Maliyet düşürmek için akü kapasitesinden kısıtmak, en yaygın ve en maliyetli hatadır. Yetersiz kapasiteli akü bankası:

• Sürekli derin deşarjda kalır
• Ömrü 2-3 yıla düşer (normal ömür 5-8 yıl)
• Ani enerji kesintilerine neden olur

Hata 2: Yaz Aylarına Göre Hesap Yapmak

Yaz güneşlenmesi ile hesaplanan sistem, kış aylarında yetersiz kalır. Sonuç:

• Akülerin sürekli düşük şarjda kalması
• Jeneratöre bağımlılık
• Kullanım konforunun düşmesi

Hata 3: Kablolama ve Bağlantı Kalitesini Önemsememek

Kağıt üzerinde doğru görünse de sahada sorun çıkaran en kritik nokta budur:

• İnce kesitli kablolar enerji kaybına neden olur
• Gevşek bağlantılar ısınma ve yangın riski oluşturur
• Yetersiz topraklama güvenlik açığı yaratır

Hata 4: Bakım Planı Yapmamak

Off-grid sistem kurduktan sonra “çalışıyor, tamam” deyip unutmak sık yapılan bir hatadır:

• Paneller kirlenince verim düşer (%15-25)
• Akü bağlantıları oksitlenebilir
• Şarj regülatörü ayarları kontrol edilmeli

Akü Teknolojileri Karşılaştırması

Şebeke dışı sistem için akü seçimi, uzun vadeli performansı doğrudan etkiler.

Tablo: Akü Teknolojileri Karşılaştırması

Kendi deneyimlerimize göre: Başlangıçta bütçe kısıtlı olanlar için kaliteli AGM aküler makul bir seçenek oluşturuyor. Ancak 10 yıllık maliyet hesabı yapıldığında, lityum akülerin döngü ömrü avantajı nedeniyle genellikle daha ekonomik çıktığı görülüyor.

Sistem Voltajı Seçimi

Off grid sistemlerde doğru sistem voltajı seçimi, verimlilik ve maliyet açısından önemlidir.

12V Sistem

• Küçük kapasiteler için uygun (500 Wp altı)
• Kablo kesiti kalın olmalı (yüksek akım)
• Ekipman bulunabilirliği yüksek

24V Sistem

• Orta kapasiteler için ideal (500-2.000 Wp)
• Kablo kesiti ve kayıplar azalır
• Dengeli maliyet/verim oranı

48V Sistem

• Büyük kapasiteler için önerilir (2.000 Wp üzeri)
• En düşük kablo kayıpları
• Profesyonel ekipman gerektirir

Genel kural: Sistem kapasitesi arttıkça voltaj da artmalıdır. Aksi halde kablo kesitleri ve dolayısıyla maliyetler kontrolsüz yükselir.

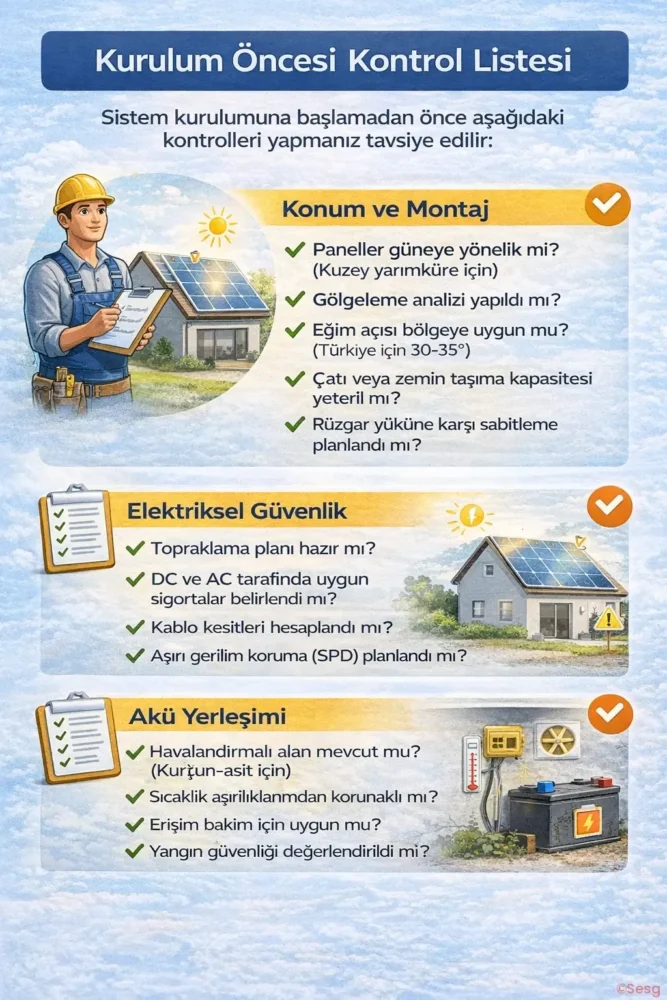

Off-grid sistem kurulumuna başlamadan önce kontrol edilmesi gereken teknik gereksinimleri içeren kapsamlı checklist. Konum ve montaj (güneye yönelim, eğim açısı, gölgeleme, taşıma kapasitesi, rüzgar sabitleme), elektriksel güvenlik (topraklama, sigortalar, kablo kesitleri, SPD koruma) ve akü yerleşimi (havalandırma, sıcaklık kontrolü, bakım erişimi, yangın güvenliği) kategorilerinde toplam 14 kontrol maddesi.

Kurulum Öncesi Kontrol Listesi

Sistem kurulumuna başlamadan önce aşağıdaki kontrolleri yapmanız tavsiye edilir:

Konum ve Montaj

• Paneller güneye yönelik mi? (Kuzey yarımküre için)
• Gölgeleme analizi yapıldı mı?
• Eğim açısı bölgeye uygun mu? (Türkiye için 30-35°)
• Çatı veya zemin taşıma kapasitesi yeterli mi?
• Rüzgar yüküne karşı sabitleme planlandı mı?

Elektriksel Güvenlik

• Topraklama planı hazır mı?
• DC ve AC tarafında uygun sigortalar belirlendi mi?
• Kablo kesitleri hesaplandı mı?
• Aşırı gerilim koruma (SPD) planlandı mı?

Akü Yerleşimi

• Havalandırmalı alan mevcut mu? (Kurşun-asit için)
• Sıcaklık aşırılıklarından korunaklı mı?
• Erişim bakım için uygun mu?
• Yangın güvenliği değerlendirildi mi?

Maliyet Planlaması ve Bütçe

Off-grid sistem maliyeti, bileşenlerin kalitesine ve kapasitesine göre büyük farklılıklar gösterir. Aşağıdaki tablo genel bir fikir vermesi amacıyla hazırlanmıştır:

Tahmini Maliyet Dağılımı (Ortalama Bir Ev Sistemi İçin)

Uygulamada dikkat edilmesi gereken nokta: Bazı firmalar düşük başlangıç maliyeti için düşük kaliteli akü önerebiliyor. Ancak 2-3 yılda değişmesi gereken bir akü seti, toplam sahip olma maliyetini ciddi şekilde artırıyor.

💰 Maliyet analizi için: Güneş Enerjisi Sistemi ile Yıllık Tasarruf Hesapla rehberimizde detaylı hesaplama yöntemleri bulabilirsiniz.

Bakım ve İzleme

Şebeke dışı sistem kurulduktan sonra düzenli bakım, performansın korunması için kritik öneme sahiptir.

Aylık Kontroller

• Panel yüzeylerinin temizliği
• Akü voltaj değerlerinin kontrolü
• Bağlantı noktalarının görsel incelemesi
• İnvertör hata kodlarının kontrolü

Yıllık Bakım

• Akü elektrolit seviyesi kontrolü (açık tip için)
• Kablo bağlantılarının sıkılması
• Topraklama direnci ölçümü
• Sistem performans değerlendirmesi

İzleme Sistemleri

Modern şarj regülatörleri ve invertörler genellikle bluetooth veya Wi-Fi üzerinden izleme imkanı sunuyor. Bu özellik:

• Anlık üretim ve tüketimi görmenizi sağlar
• Akü durumunu takip etmenize olanak tanır
• Sorunları erken tespit etmenize yardımcı olur
• Uzun vadeli performans analizi yapmanızı sağlar

Off-grid sistem yatırımı öncesi değerlendirilmesi gereken 4 kritik soru: ihtiyaç analizi, bütçe yeterliliği, teknik destek ve yaşam tarzı uyumu

Off-grid Kararı Vermeden Önce Düşünülmesi Gerekenler

Off grid sistem yatırımı yapmadan önce şu soruları kendinize sormanız önerilir:

Gerçekten Off-Grid’e İhtiyacınız Var mı?

• Şebeke bağlantısı mümkün mü?
• Hibrit sistem daha mantıklı olabilir mi?
• Enerji bağımsızlığı ne kadar kritik?

Bütçeniz Yeterli mi?

• Kaliteli bir sistem için yeterli kaynak var mı?
• Akü yenileme maliyeti hesaba katıldı mı?
• Bakım masrafları düşünüldü mü?

Teknik Bilgi ve Destek

• Sistemi kendiniz mi kuracaksınız?
• Bölgede teknik destek alabilecek uzman var mı?
• Garanti ve satış sonrası hizmet durumu nedir?

Yaşam Tarzı Uyumu

• Enerji kullanım alışkanlıklarınızı değiştirmeye hazır mısınız?
• Bulutlu günlerde tüketimi kısıtlayabilir misiniz?
• Sistem izleme ve bakımla ilgilenecek zamanınız var mı?

Özet ve Sonraki Adımlar

Off-grid sistem tasarımı, doğru yapıldığında onlarca yıl güvenilir enerji sağlayabilen bir yatırımdır. Ancak bu süreçte:

• Enerji ihtiyacınızı gerçekçi hesaplayın
• Kış aylarını baz alarak boyutlandırma yapın
• Akü bankasından tasarruf etmeye çalışmayın
• Kaliteli bileşenler tercih edin
• Düzenli bakım planı oluşturun

Bu bilgiler genel bilgilendirme amaçlıdır ve profesyonel tavsiye yerine geçmez. Her proje kendine özgü koşullara sahiptir. Kesin karar vermeden önce bölgenizdeki uzman bir enerji danışmanından profesyonel destek almanız tavsiye edilir.

Yerel mevzuat, teknik şartlar ve güncel gelişmeler ışığında değişiklik gösterebilir. En güncel ve doğru bilgi için ilgili resmi kaynakları ve üretici dokümanlarını kontrol ediniz.
